EKG Cihazı Nedir? EKG Kaç Kanallıdır? Holter ile EKG Arasındaki Farklar ve EKG Nasıl Takılır?

Elektrokardiyografi (EKG), kalbin elektriksel aktivitesini ölçerek ritim bozuklukları, iletim problemleri ve kardiyak hastalıkların tespit edilmesini sağlayan temel bir tanı yöntemidir. Sağlık merkezlerinde en yaygın kullanılan cihazlardan biri olan EKG cihazı, hem acil durumlarda hem de rutin kontrollerde kritik önem taşır.

EKG Cihazı Nedir?

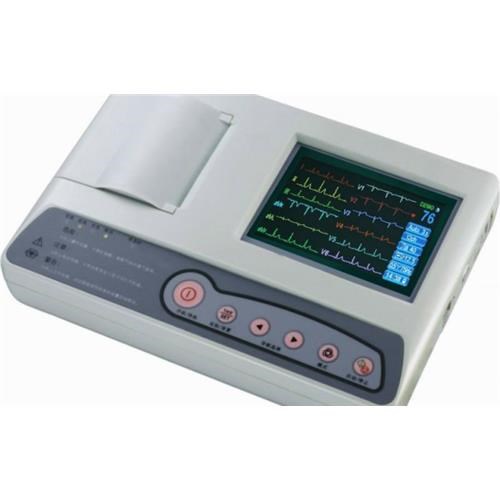

EKG cihazı, kalbin her atımında oluşan elektriksel sinyalleri kaydeden ve bunları grafiksel dalga formu (P, QRS, T dalgaları) şeklinde gösteren tıbbi bir cihazdır. Bu dalga formları, kalbin ritmi ve elektriksel iletim sistemi hakkında önemli bilgiler sağlar.
Doktorlar, bu verileri kullanarak:

• Aritmileri

• Kalp krizi bulgularını

• İleti sistemi bozukluklarını

• Kalp büyümesini

• Elektrolit dengesizliklerini

kolayca tespit edebilir.

Modern EKG cihazları dijitaldir, hafıza kaydı yapabilir, otomatik analiz sunabilir ve yazıcıdan çıktı verebilir. Hastanelerde, polikliniklerde, yoğun bakımda ve ambulanslarda yaygın olarak kullanılır.

EKG Cihazı Kaç Kanallıdır?

EKG cihazlarının kanal sayısı, aynı anda alabildiği sinyal sayısını ifade eder. Ne kadar fazla kanal varsa o kadar detaylı ölçüm yapılır. En yaygın EKG cihazı kanal çeşitleri şunlardır:

✔ 3 Kanallı EKG

Taşınabilir, pratik ve genellikle acil durumlarda tercih edilir. Küçük kliniklerde sık kullanılır.

✔ 6 Kanallı EKG

Orta seviye analiz sağlar. Poliklinik ve muayenehanelerde yaygındır.

✔ 12 Kanallı EKG

En kapsamlı ölçümü sağlar ve hastanelerde standart olarak kullanılır.
Kalp kasının farklı açılardan değerlendirilmesi, iskemik bulguların tespiti için idealdir.

✔ 18 Kanallı veya 24 Kanallı Gelişmiş EKG Sistemleri

Gelişmiş kardiyoloji merkezlerinde kullanılır. Özellikle ani kalp krizi (MI) teşhisinde daha detaylı veri sağlar.

En çok tercih edilen model 12 kanallı EKG cihazıdır, çünkü uluslararası tanı kriterleri bu sistem üzerine kuruludur.

Holter ile EKG Aynı mı?

Holter ve EKG cihazı her ne kadar kalp ritmini değerlendirse de aynı cihaz değildir. Aralarındaki farklar şu şekildedir:

📌 EKG Cihazı

• Ölçümü sadece birkaç saniye veya dakika sürer.

• Genellikle 12 kanal kullanır.

• Hızlı tanı ve anlık değerlendirmenin temel aracıdır.

• Klinik ortamında uzmanın kontrolünde yapılır.

📌 Holter (24–48 Saatlik Ritim Kaydı)

• Hasta ile birlikte taşınan taşınabilir kayıt cihazıdır.

• Ölçüm süresi genellikle 24–48 saattir.

• Günlük yaşam boyunca kalp ritmini izler.

• Ritim bozukluklarının uzun süreli analizinde kullanılır.

Özet:

Holter uzun süreli ritim takibi yaparken, EKG cihazı sadece anlık ölçüm yapar. Bu nedenle tıbbi amaçları farklıdır ve birbirinin alternatifi değildir.

EKG Cihazı Nasıl Takılır? (Adım Adım)

EKG’nin doğru sonuç verebilmesi için elektrotların doğru pozisyonlara yerleştirilmesi gerekir. Uygulama deneyimli personel tarafından yapılmalıdır. İşte EKG cihazının doğru takılışı:

1. Hasta Hazırlığı

• Hasta sırt üstü yatar pozisyona alınır.

• Göğüs bölgesi açık olmalıdır.

• Deri yağlı veya terli ise mendille temizlenir.

• Gerekirse yüzey tıraşı yapılır.

2. Elektrotların Yerleştirilmesi

12 kanallı bir EKG için kullanılan 10 elektrodun yerleri şöyledir:

Göğüs Elektrotları (V1–V6):

• V1: Sternum sağ kenarı, 4. interkostal aralık

• V2: Sternum sol kenarı, 4. interkostal aralık

• V3: V2 ile V4 arasında

• V4: 5. interkostal aralık, midklaviküler hat

• V5: V4 hizası, ön aksiller hat

• V6: V4 hizası, orta aksiller hat

Ekstremite Elektrotları:

• Sağ kol (RA)

• Sol kol (LA)

• Sağ bacak (RL) – toprak elektrodu

• Sol bacak (LL)

Elektrotlar simetrik yerleştirilmezse sinyal hataları ve yanlış teşhis oluşabilir.

3. Kablo Bağlantılarının Yapılması

EKG kabloları, renk/kısaltma kodlarına göre elektrotlara takılır.
Kabloların gergin olmamasına, hastanın hareketini engellememesine dikkat edilir.

4. Cihazın Çalıştırılması

• Cihaz açılır.

• Filtreler ve hız seçenekleri ayarlanır.

• Kalp sinyali stabil hale geldiğinde “kayıt al” komutu verilir.

• Eğer yazıcı varsa termal kağıda EKG çıktısı alınır.

5. İşlem Sonlandırma

• Elektrotlar dikkatlice çıkarılır.

• Cihaz kapatılır ve kablolar uygun şekilde sarılır.

• Hastaya bilgi verilir.

EKG Çekimi İçin İpuçları

• Elektrotlar temiz ve kaliteli olmalıdır.

• Cihazın topraklaması doğru yapılmalıdır.

• Hasta konuşmamalı ve hareket etmemelidir.

• Cihaz filtresi doğru ayarlanmalıdır (özellikle kas artefaktı ve gürültü için).

• EKG kablosu kırık veya arızalı olmamalıdır.

Sonuç

EKG cihazı, kardiyolojik değerlendirmede en kritik tıbbi ekipmanlardan biridir. Kanal sayısı, kullanım şekli ve uygulama teknikleri doğru bilindiğinde cihazdan alınan sonuçlar daha güvenilir olur. Holter cihazı EKG ile karıştırılsa da kullanım amaçları ve ölçüm süreleri tamamen farklıdır. Doğru elektrot yerleşimi ve düzenli bakım sayesinde EKG cihazları uzun yıllar sorunsuz şekilde kullanılabilir.
