Duodenoskop Cihazları Tamiri, Bakımı ve Onarımı – Marka Modelleri ile Detaylı İnceleme

Duodenoskop cihazları, endoskopi alanında kullanılan en ileri görüntüleme sistemlerinden biri olup, özellikle ERCP (Endoskopik Retrograd Kolanjiyopankreatografi) işlemlerinin vazgeçilmez ekipmanları arasında yer alır. Safra yolları ve pankreas kanallarındaki hastalıkların teşhis ve tedavisinde kullanılan bu cihazlar; yüksek doğrulukta görüntü sunarak taş çıkarma, stent yerleştirme, biyopsi alma ve tedavi amaçlı birçok işlemin güvenle yapılmasını sağlar. Hassas yapıları ve karmaşık mekanizmaları nedeniyle düzenli bakım ve profesyonel teknik servis hizmeti, duodenoskopların en kritik gereksinimidir.

Bu makalede duodenoskop cihazlarının yapısı, kullanım alanları, arıza çeşitleri, bilinen marka ve modelleri ile bakım–onarım süreçleri ayrıntılı biçimde ele alınmıştır.

1. Duodenoskop Cihazı Nedir?

Duodenoskop, mide ve duodenumun iç kısmını görüntülemek için tasarlanmış, ucunda kamera, ışık kaynağı ve özel yan görüntüleme optiği bulunan bir esnek endoskop cihazıdır. En temel farkı, yan görüşlü (side-viewing) kamera yapısı sayesinde safra yollarına girişin kolaylaştırılmasıdır.

Bu cihazlar özellikle şu işlemlerde kullanılır:

• Safra yollarındaki taşların görüntülenmesi ve çıkarılması

• Pankreas kanalı görüntüleme

• Stent uygulamaları

• Safra yolu tıkanıklıkları

• Biyopsi alma

• Enfeksiyon ve tümör teşhisi

• ERCP prosedürleri

2. Duodenoskop Cihazlarının Teknik Yapısı

Duodenoskoplar, diğer endoskoplardan daha karmaşık yapıdadır. Üzerinde birden fazla kanal ve yönlendirme yapısı bulunur:

📌 Side-View Kamera Sistemi

Safra yoluna daha rahat giriş sağlar.

📌 Çalışma Kanalı

Taş çıkarma sepeti, balon, biyopsi forsepsi gibi aksesuarların geçişi için kullanılır.

📌 Elevator (Yükseltici Mekanizma)

Aksesuarın yönlendirilmesini sağlar. En hassas mekanizmalardan biridir.

📌 Distal Uç Yapısı

Kamera, ışık, lens ve yönlendirme sistemi bulunur.

📌 Su/Air ve Su Pompası Kanalları

Görüntü kalitesinin korunması için lens temizliği sağlar.

Bu karmaşık yapı, duodenoskop bakımının neden uzmanlık gerektirdiğini açıklar.

3. Dünya Genelinde Kullanılan En İyi Duodenoskop Markaları ve Modelleri

Duodenoskop cihazlarında önde gelen markalar şunlardır:

1. Olympus Duodenoskopları

Olympus, endoskopi alanında dünyanın en büyük üreticisidir. Özellikle ERCP için geliştirdiği profesyonel duodenoskop modelleri yaygın olarak kullanılır.

En bilinen Olympus modelleri:

• Olympus TJF-Q180V

• Olympus TJF-Q190V

• Olympus JF-260V

Dayanıklı bükülme bölümleri ve yüksek çözünürlüklü kamera sistemi ile bilinir.

2. Fujifilm (Fujinon) Duodenoskop Cihazları

Fujifilm, yüksek görüntü kalitesi, ergonomik yapısı ve dayanıklı optik sistemiyle dikkat çeker.

Öne çıkan Fujifilm modelleri:

• Fujifilm ED-580XT

• Fujifilm ED-530XT

• Fujifilm ED-530XP

Görüntü kalitesi ve düşük bakım maliyetiyle tercih edilir.

3. Pentax Medical Duodenoskopları

Pentax, hassas kamera sensörleri ve dayanıklı kanallarıyla ön plana çıkar.

Ünlü Pentax modelleri:

• Pentax ED34-i10T

• Pentax ED34-i10

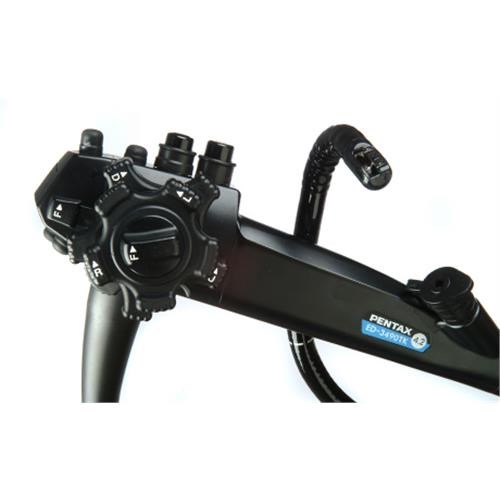

• Pentax ED-3490TK

Yüksek performanslı görüntü işleme teknolojisi sunar.

4. Karl Storz Duodenoskop Sistemleri

Endoskopi aksesuarlarında uzman olan Karl Storz, özellikle dayanıklı yapısıyla dikkat çeker.

Bilinen Karl Storz modelleri:

• Karl Storz 13804 PKS

• Karl Storz 13805 XS

4. Duodenoskopların Kullanım Alanları

Duodenoskoplar, özellikle gastroenteroloji ve genel cerrahi bölümlerinde kullanılır:

• ERCP işlemi

• Safra yolları taş çıkarma

• Pankreas kanalı görüntüleme

• Papilla kanalı giriş işlemleri

• Biyopsi işlemleri

• Stent yerleştirme

• Safra yolu darlıklarının tedavisi

• Kist drenajı

Bu kadar kritik bir kullanım alanına sahip olmaları, cihazın sorunsuz çalışmasının önemini daha da artırır.

5. Duodenoskop Cihazlarında Sık Görülen Arızalar

Duodenoskoplar hassas cihazlardır ve yanlış kullanım ya da yetersiz bakım büyük arızalara yol açabilir.

📌 En sık görülen arızalar:

1. Elevator (Yükseltici) Mekanizma Arızası

Aşınma, deformasyon veya kablo kopması nedeniyle aksesuar yönlendirme bozulur.

2. Çalışma Kanalı Tıkanması

Biyopsi, mukus, kan veya yabancı cisim birikimi cihazın kullanımını engeller.

3. Leak (Sızıntı) Problemleri

Duodenoskoplarda en kritik arızalardan biridir. Sızıntı tespit edilmezse:

• Kamera yanabilir

• Optik sistem bozulabilir

• İç kablo yapısı zarar görebilir

4. Distal Uç Kamerasının Hasarı

Çizilme, düşme veya sıvı teması görüntüyü etkiler.

5. Yönlendirme Kablosu Problemleri

Cihazın sağ–sol ve yukarı–aşağı yönlendirme işlevi bozulur.

6. Optik Cam ve Lens Arızaları

Bulanıklık, kararmalar ve netlik sorunları oluşur.

6. Duodenoskop Cihazlarında Yapılan Bakım ve Onarım İşlemleri

Profesyonel teknik servislerde uygulanan temel bakım adımları şunlardır:

🔧 1. Leak Test (Sızıntı Testi)

Cihazın su geçirmezliği kontrol edilir.

🔧 2. Kanal Temizliği ve Dezenfeksiyon

Biyopsi kanalı, hava-su kanalı ve aksesuar kanalları temizlenir.

🔧 3. Elevator Mekanizma Kontrolü

Kablo, hareket kolu, pivot noktaları ve yönlendirme yapısı kontrol edilir.

🔧 4. Distal Uç ve Optik Kontrol

Kamera, ışık çıkışı, lens ve optik lifler incelenir.

🔧 5. Bükülme Bölümü Testi

Esnek yapının deformasyonları tespit edilir.

🔧 6. Fiberoptik ve Kamera Testi

Renk kalitesi, parlaklık ve görüntü netliği ölçülür.

🔧 7. Su/Air Pompalarının Kontrolü

Lens temizliği için kullanılan hava–su sistemleri test edilir.

🔧 8. Yazılım ve Görüntü Ünitesi Kontrolü

Video platformu ve görüntü aktarım sistemleri test edilir.

🔧 9. Genel Temizlik ve Enzimatik Dezenfeksiyon

Tüm dış yüzey ve kanallar yüksek seviyeli dezenfektanlarla temizlenir.

7. Duodenoskop Cihazı Bakımı Neden Hayati Önem Taşır?

Duodenoskop, bakımsız kaldığında ciddi risk oluşturabilir:

• Görüntü kalitesi düşer

• Biyopsi ve stent işlemleri zorlaşır

• İşlem süresi uzar

• Hasta enfeksiyon riski artar

• Cihazda geri dönüşü olmayan hasarlar oluşabilir

Düzenli bakım cihazın uzun ömürlü ve güvenli çalışmasını sağlar.

8. Sık Sorulan Sorular (SSS)

❓ Duodenoskop kaç yılda bir yenilenmelidir?

Kullanım yoğunluğuna göre 5–10 yıl arasında yenilenmesi önerilir. Düzenli bakım bu süreyi uzatabilir.

❓ Duodenoskop bakımı ne kadar sürede yapılmalı?

Yoğun kullanılan cihazlarda: 3 ayda bir
Düzenli kullanımda: 6 ayda bir

❓ Duodenoskop sızıntı testi neden önemlidir?

Sıvı geçirmezliği bozulursa:

• Kamera yanabilir

• Fiberoptik yapılarda arıza oluşabilir

• Cihaz tamamen kullanılamaz hale gelebilir

❓ Duodenoskop tamiri kaç gün sürer?

Arızanın durumuna göre:

• Küçük bakım: 1–2 gün

• Kanal onarımı: 3–7 gün

• Komple revizyon: 1–3 hafta

❓ Hangi marka duodenoskop daha dayanıklı?

Genel sıralama:

1. Olympus

2. Pentax

3. Fujifilm

4. Karl Storz

Sonuç

Duodenoskop cihazları, özellikle ERCP işlemlerinde kullanılan en kritik tıbbi görüntüleme cihazlarıdır. Olympus, Pentax, Fujifilm ve Karl Storz gibi dünya markalarının ürettiği bu cihazlar; hassas yapıları, karmaşık kanalları ve yüksek teknoloji içeren mekanizmaları nedeniyle düzenli bakım gerektirir. Profesyonel tamir ve bakım hizmeti, duodenoskopların güvenli, uzun ömürlü ve yüksek performanslı çalışmasını sağlar.
